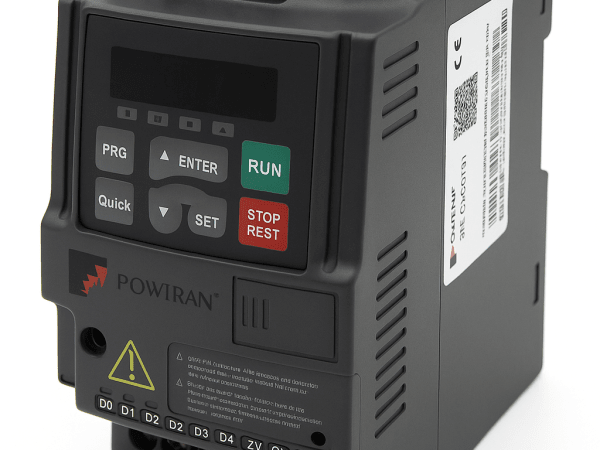

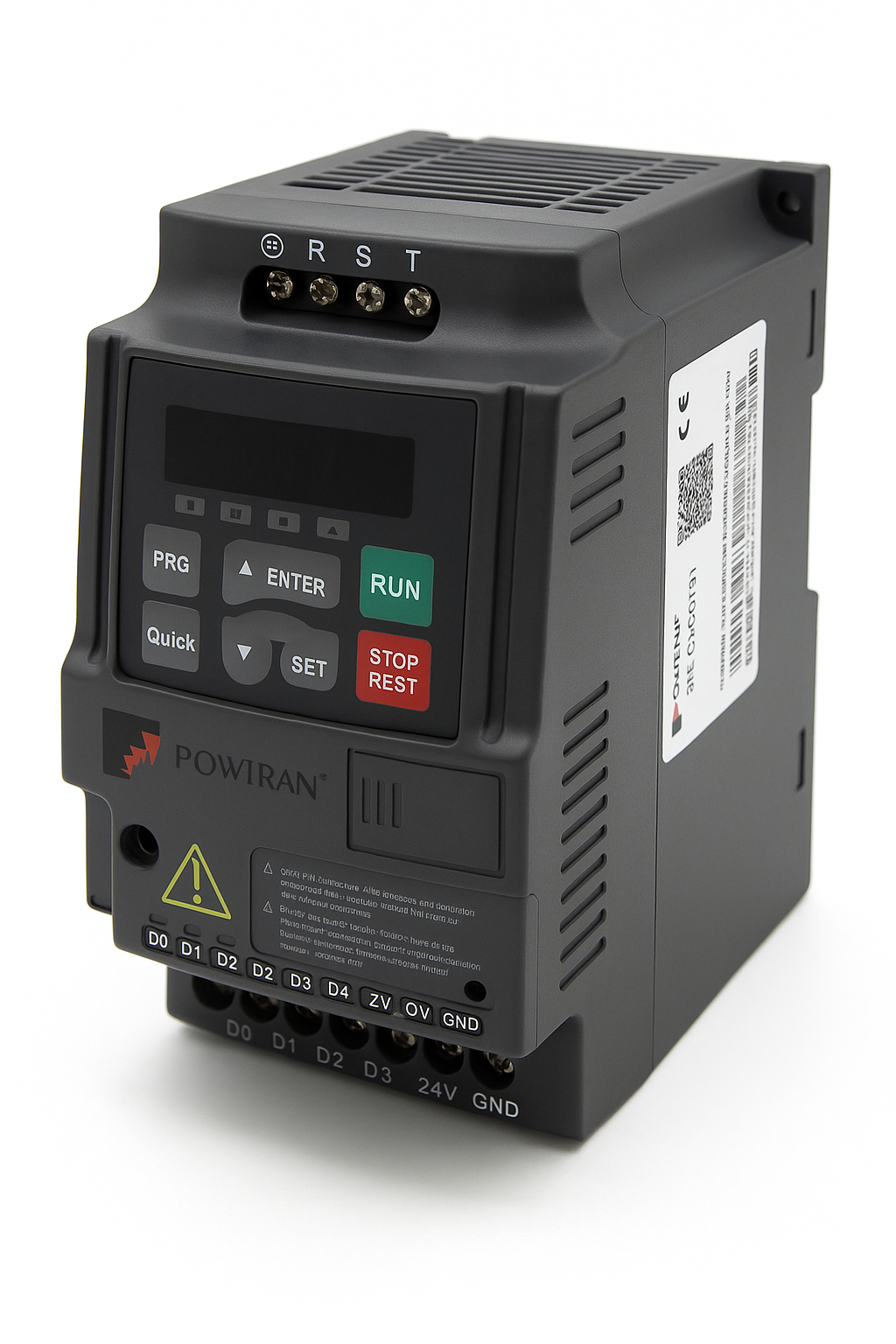

Ремонт промышленных частотных преобразователей: особенности и сложности

Промышленный частотный преобразователь редко работает в легких условиях. Он управляет мощными электродвигателями, запускает насосы, вентиляторы, компрессоры, станки, конвейеры и другое оборудование, где любая остановка может нарушить весь процесс. Поэтому ремонт частотных преобразователей в промышленности — это не просто замена сгоревшей детали, а поиск причины отказа в сложной системе: питание, двигатель, кабель, шкаф управления, охлаждение, автоматика и механическая нагрузка должны рассматриваться вместе.

Чем промышленный частотник отличается от обычного

Промышленные частотные преобразователи рассчитаны на серьезные нагрузки. Они работают с мощными двигателями, выдерживают длительные смены, частые пуски, торможения, перегрузки и нестабильные условия цеха. Внутри таких устройств находятся силовые модули, выпрямитель, звено постоянного тока, электролитические конденсаторы, драйверы, плата управления, вентиляторы и защитные цепи.

Главная особенность промышленного частотника — высокая цена ошибки. Если бытовое или маломощное устройство отключилось, последствия обычно ограничены одним механизмом. На производстве остановка преобразователя может остановить линию, насосную станцию, вентиляционную систему или технологический участок.

Поэтому ремонт промышленного привода требует не только понимания электроники, но и знания условий эксплуатации. Нужно учитывать мощность двигателя, тип нагрузки, режим работы, качество сети, температуру в шкафу, длину кабеля, заземление и связь с системой автоматизации.

Почему диагностика сложнее, чем кажется

Со стороны поломка может выглядеть просто: частотник не включается, не запускает двигатель, выдает ошибку или выбивает автомат. Но одинаковый симптом может иметь разные причины.

Например, ошибка по току может появиться из-за поврежденного силового модуля, пробоя кабеля, межвиткового замыкания двигателя, заклинившей механики, неправильного времени разгона или неверных параметров защиты. Если заменить только одну деталь, не устранив источник перегрузки, преобразователь может снова выйти из строя.

Диагностика обычно включает проверку:

• входного питания;
• выпрямителя;
• звена постоянного тока;
• силовых транзисторов;
• платы управления;
• платы питания;
• драйверов силового модуля;
• вентиляторов охлаждения;
• клеммных соединений;
• кабеля двигателя;
• состояния самого электродвигателя;
• журнала аварий и параметров.

Главная сложность в том, что неисправность может находиться не внутри частотника, а рядом с ним. Промышленный привод — это цепочка, и слабое звено не всегда видно сразу.

Силовая часть: самый дорогой участок ремонта

Силовая часть — одна из самых ответственных зон промышленного частотного преобразователя. Именно здесь происходит управление энергией, которая подается на двигатель. В этой части работают IGBT-модули, диодные мосты, шины постоянного тока, токовые датчики и цепи защиты.

При аварии силовой модуль часто принимает основной удар. Его повреждают короткие замыкания, перегрузки, перегрев, скачки напряжения, пробой двигателя или кабеля. Иногда силовая часть выходит из строя мгновенно, иногда повреждение развивается постепенно: сначала появляются редкие ошибки, затем отключения под нагрузкой, а после — полный отказ.

Особенность ремонта в том, что замена силового модуля сама по себе не гарантирует результата. Нужно проверить драйверы, управляющие сигналы, цепи защиты, изоляцию, охлаждение и причину пробоя. Если поврежденный двигатель снова подключить к восстановленному частотнику, новый силовой модуль может сгореть при первом запуске.

Плата управления и скрытые сбои

Плата управления отвечает за логику работы преобразователя. Она обрабатывает сигналы пуска, остановки, задания частоты, датчиков, аварийных входов, интерфейсов связи и панели оператора. Если силовая часть — это мышцы частотника, то плата управления — его электронный центр.

Неисправности платы управления не всегда выглядят очевидно. Частотник может включаться, но не реагировать на команды. Может не видеть сигнал от контроллера, терять параметры, зависать, показывать некорректные ошибки или не запускать двигатель при исправной силовой части.

Причины таких сбоев разные:

• скачки напряжения;
• влага и конденсат;
• электромагнитные помехи;
• неправильное подключение входов;
• повреждение разъемов;
• неисправность платы питания;
• коррозия дорожек;
• сбой памяти параметров.

Ремонт платы управления требует аккуратности, потому что повреждение может быть микроскопическим. Иногда внешне плата выглядит чистой, но одна цепь уже не работает. Поэтому важны измерения, проверка сигналов и понимание схемы работы устройства.

Проблемы охлаждения после ремонта

Промышленные частотники выделяют много тепла. Для охлаждения используются радиаторы, вентиляторы, воздушные каналы, фильтры шкафа и иногда дополнительная вентиляция. Если система охлаждения работает плохо, даже качественно восстановленное устройство снова окажется под угрозой.

Перегрев ускоряет старение конденсаторов, снижает ресурс силовых модулей, ухудшает работу блока питания и может привести к нестабильным ошибкам. Часто именно плохое охлаждение становится первопричиной ремонта.

После восстановления нужно проверить:

• чистоту радиатора;
• работу вентиляторов;
• поток воздуха;
• состояние фильтров;
• температуру внутри шкафа;
• расстояние до соседних устройств;
• наличие пыли и загрязнений;
• правильность установки крышек и воздуховодов.

Если частотник вернули в тот же перегретый шкаф, где он уже однажды вышел из строя, ремонт превращается во временную паузу перед новой аварией.

Влияние промышленной среды

Промышленная среда редко бывает дружелюбной к электронике. В цехах встречаются пыль, влажность, вибрация, масло, металлическая стружка, химические пары, перепады температуры и электромагнитные помехи. Все это влияет на срок службы преобразователя частоты.

Пыль забивает радиаторы и вентиляторы. Влажность вызывает коррозию и утечки тока. Вибрация ослабляет клеммы и разъемы. Помехи нарушают работу сигналов управления. Плохое качество сети повреждает входные цепи и конденсаторы.

Особенно опасно сочетание факторов. Например, пыль плюс влажность превращаются в токопроводящий налет. Перегрев плюс частые пуски ускоряют износ силовой части. Слабый контакт плюс высокая нагрузка приводит к нагреву клеммы и повреждению соединения.

Поэтому ремонт промышленного частотника должен учитывать не только внутреннюю поломку, но и условия, в которых устройство будет работать после восстановления.

Ошибки параметров и повторные аварии

Промышленный частотный преобразователь должен быть настроен под конкретный двигатель и механизм. Неверные параметры могут привести к перегреву, рывкам, авариям по току, перенапряжению и неправильной работе защиты.

Критически важны:

• номинальный ток двигателя;
• напряжение и частота;
• время разгона;
• время торможения;
• режим управления;
• максимальная частота;
• токовые ограничения;
• параметры тормозного резистора;
• частота коммутации;
• логика входов и выходов.

После ремонта параметры нужно проверять особенно внимательно. Если устройство сбрасывалось, менялась плата управления или устанавливался другой блок, старые настройки могут быть потеряны. Заводские значения не всегда подходят промышленной нагрузке.

Слишком короткий разгон перегружает силовой модуль. Резкое торможение повышает напряжение в звене постоянного тока. Неверный ток двигателя мешает защите правильно реагировать. В итоге ошибка настройки может снова привести к ремонту.

Проверка двигателя и кабеля

Одна из главных сложностей ремонта промышленных частотных преобразователей — необходимость проверять не только сам преобразователь, но и двигатель с кабельной линией. Если на выходе есть проблема, восстановленный блок может снова выйти из строя.

Поврежденный кабель, пробой изоляции, влага в клеммной коробке, межвитковое замыкание, плохой контакт или механическая перегрузка создают опасный режим для силовой части. Частотник отключается по току, замыканию на землю или перегрузке. Если ошибки игнорировать, повреждение становится серьезнее.

Проверка особенно важна, если до ремонта были признаки:

• двигатель дергался при запуске;
• частотник сразу уходил в аварию;
• выбивало автомат;
• появлялась ошибка по току;
• кабель грелся;
• двигатель гудел, но не разгонялся;
• авария повторялась после сброса.

Промышленный привод нужно рассматривать целиком: преобразователь, электродвигатель, кабель, редуктор, насос, вентилятор, конвейер или другой механизм.

Почему ремонт требует испытаний под нагрузкой

После замены деталей частотник может включиться на столе и выглядеть исправным. Но это еще не значит, что он готов к работе на производстве. Промышленный преобразователь должен выдержать реальный режим: пуск, разгон, нагрузку, торможение, изменение скорости, внешние сигналы и работу защиты.

Без испытаний можно пропустить скрытую неисправность. Например, плата питания работает без нагрузки, но проседает при запуске. Вентилятор включается, но не дает нужного потока воздуха. Силовая часть проходит первичную проверку, но уходит в ошибку при росте тока.

Контрольный запуск помогает оценить:

• стабильность выходного напряжения;
• нагрев силовой части;
• работу вентилятора;
• реакцию на нагрузку;
• корректность параметров;
• отсутствие повторных ошибок;
• связь с автоматикой;
• поведение двигателя при разгоне и торможении.

Чем мощнее оборудование, тем важнее аккуратная проверка перед возвращением в работу.

Когда ремонт сложнее замены

Не каждый промышленный частотный преобразователь выгодно восстанавливать. Иногда повреждения слишком серьезные, устройство устарело, запчасти недоступны или ремонт приближается по стоимости к замене.

Ремонт может быть сложным, если одновременно повреждены силовой модуль, плата управления, плата питания и входная часть. Также проблему создают следы влаги, сильная коррозия, выгоревшие дорожки, поврежденные разъемы и отсутствие параметров для повторной настройки.

Но замена тоже не всегда проще. Новый частотник нужно подобрать по мощности, току, режиму нагрузки, интерфейсам, габаритам, параметрам управления и совместимости с автоматикой. Иногда старый промышленный привод встроен в систему так глубоко, что его быстрая замена требует переделки шкафа и логики управления.

Поэтому решение зависит не только от цены ремонта, но и от времени простоя, доступности оборудования, сложности настройки и риска повторной аварии.

Как снизить риск повторной поломки

После ремонта важно сделать так, чтобы частотник не вернулся в те же условия, которые привели к отказу. Для этого нужна профилактика и контроль всей системы.

Основные меры:

• очистить шкаф управления от пыли;
• проверить вентиляцию и фильтры;
• заменить изношенные вентиляторы;
• проверить входное питание;
• подтянуть клеммные соединения;
• проверить заземление;
• протестировать двигатель и кабель;
• восстановить правильные параметры;
• проверить механическую нагрузку;
• вести журнал ошибок;
• не отключать защитные функции.

Повторная поломка часто означает, что первопричина осталась на объекте. Поэтому качественный ремонт заканчивается не включением дисплея, а стабильной работой привода в реальных условиях.

Ремонт промышленных частотных преобразователей сложен потому, что сам частотник является частью большой системы. Его работа зависит от сети, двигателя, кабеля, шкафа управления, охлаждения, настроек, автоматики и механики. Поломка может начаться в одном месте, а проявиться совсем в другом.

Главные сложности связаны с диагностикой силовой части, проверкой платы управления, поиском скрытых дефектов, восстановлением параметров и обязательной проверкой внешних причин отказа. Недостаточно заменить сгоревший элемент. Нужно понять, почему он сгорел.

Промышленный частотник можно вернуть к надежной работе, если подходить к ремонту комплексно: проверять устройство, условия эксплуатации и весь приводной контур. Тогда восстановление становится не временной мерой, а реальным способом продлить срок службы оборудования и избежать повторного простоя.
